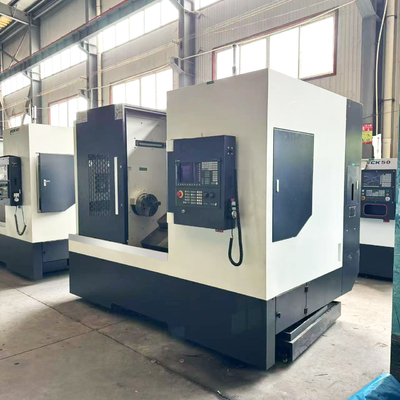

TCK56Y avec sous-entraînement à fuseau à fuseau CNC

TCK56Y avec sous-entraînement à fuseau à fuseau CNC
Double Spindle Slant Bed Automatic Cnc Lathe TCK56Y With Sub Spindle Drive Cnc Lathe Turning
TCK56Y avec sous-entraînement à fuseau à fuseau CNC TCK56Y avec sous-entraînement à fuseau à fuseau CNC TCK56Y avec sous-entraînement à fuseau à fuseau CNC

Image Grand :  TCK56Y avec sous-entraînement à fuseau à fuseau CNC

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HR
Certification: ceiso
Numéro de modèle: TCK56
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: usd 29000-40000
Détails d'emballage: Paquet d'exportation standard (cas en contreplaqué)
Délai de livraison: 30 jours
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 40 pièces par mois
Contact

TCK56Y avec sous-entraînement à fuseau à fuseau CNC

description de
Max se balance sur le lit Dia.: Φ630 Diamètre de coupe maximal (mm): Φ540
Voyage d'axe des abscisses (millimètres): 280 Course de l'axe Y (mm): ±50
Course sur l'axe Z (mm): 750 Vitesse de déplacement de l'axe X (mm/min): 24000
Trou d'axe (millimètres): Φ66 Barre à travers le trou (mm): Φ52
Mettre en évidence:

Tour CNC à double broche avec broche secondaire

,

Tour CNC automatique à banc incliné

,

Tournage CNC TCK56Y

TCK56Y à double fuseau à lit incliné tour automatique CNC avec sous-entraînement à fuseau CNC
Introduction du produit
Alimentation à deux axes.machine à tourner en centre à lit incliné CNCL'ensemble de la machine a une structure compacte, une belle apparence, un grand couple de broche, une grande rigidité, des performances stables et fiables et une excellente fidélisation de la précision.Conception optimisée de la têteIl peut traiter des fils droits, arcs, métriques et pouces, et multi-filés.Il convient au tournage des disques et des arbres aux formes complexes et aux exigences de haute précision- Traitement des pièces.

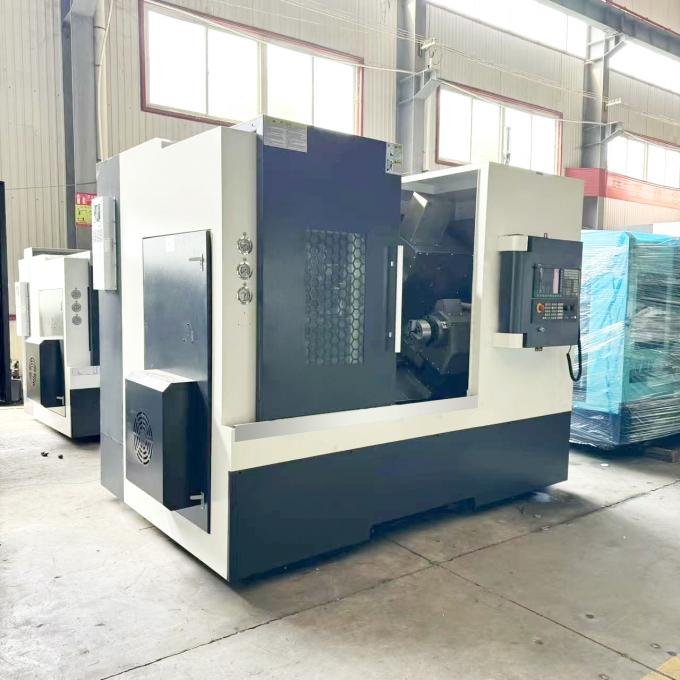

TCK56Y avec sous-entraînement à fuseau à fuseau CNC 0
position
projet
TCK56Y
Plage de traitement
Max se balance sur le lit Dia.
Φ630
Diamètre de coupe maximal (mm)
Φ540
Longueur maximale de coupe (mm)
Tourelle de puissance 540
Accident vasculaire cérébral et alimentation
Voyage sur l'axe X (mm)
280
Voyage de l'axe Y (mm)
± 50
Voyage de l'axe Z (mm)
750
Vitesse de déplacement de l'axe X (mm/min)
24000
Vitesse de déplacement de l'axe Z (mm/min)
24000
Le volant à main (mm)
0Je ne sais pas.1
X, Z vitesse d'alimentation (mm/min)
0 à 5000
X, Z vitesse d'alimentation manuelle (mm/min)
0 à 1260
Précision de la position
Précision du positionnement répété sur l'axe X (mm)
0.005
Précision de positionnement de l'axe X (mm)
0.008
Réglage de l'emplacement de l'appareil
0.006
Précision de positionnement de l'axe Z (mm)
0.008
Le moulin à rouleaux
Velocité de la broche (rpm)
10 à 3000
Le couple maximal de la broche (N.m.)
72
Tone de la broche
A2 à 6
L'ouverture du fuseau (mm)
Φ66
Barre à travers le trou (mm)
Φ52
Je suis Chuck.
10 ¢

voie de guidage linéaire du support d'outil
Nombre de porteurs d'outils
12
Temps (s) de changement d'outil
0.25
Dimension de montage de l'outil ((mm)
25 × 25
Voyage de l'axe Y (mm)
± 50
Temps de déverrouillage/verrouillage du support d'outil (S)
0.12
Précision d'indexation du positionnement
± 4 "
Précision de positionnement répétée
± 2 "
spécification de la voie de guidage linéaire
À l'avant 35, à l'arrière 25.
Vitesse de l'outil
6 000 tours par minute
Taille de l'outil électrique
Pour les appareils à moteur:
Poids maximal de la tourelle
300 kg ou plus
Fuseau électrique
Tone de la broche
A2 à 5
L'ouverture du fuseau (mm)
56 mm

Diamètre extérieur de la broche
170 mm
Moteur principal
Puissance du moteur principal (kw)
11 ((4500 tours par minute)
Le couple du moteur principal (N.m.)
72
Axe X, axe Z
Moteur d'alimentation
Puissance du moteur d'alimentation par axe X (kw)
2.3
Le couple du moteur d'alimentation sur l'axe X (N.m.)
15
Puissance du moteur d'alimentation sur l'axe Z (kw)
2.3
Le couple du moteur d'alimentation de l'axe Z (N.m)
15
Système de refroidissement
Capacité du liquide de refroidissement (L)
200
Type de moteur (1 ch) (kw)
0.18
Taille
Taille de la machine (longueur * largeur * hauteur) (mm)
Le montant de l'aide est calculé à partir du montant de l'aide.
le poids
Poids de la machine (kg)
5500
Détails Images

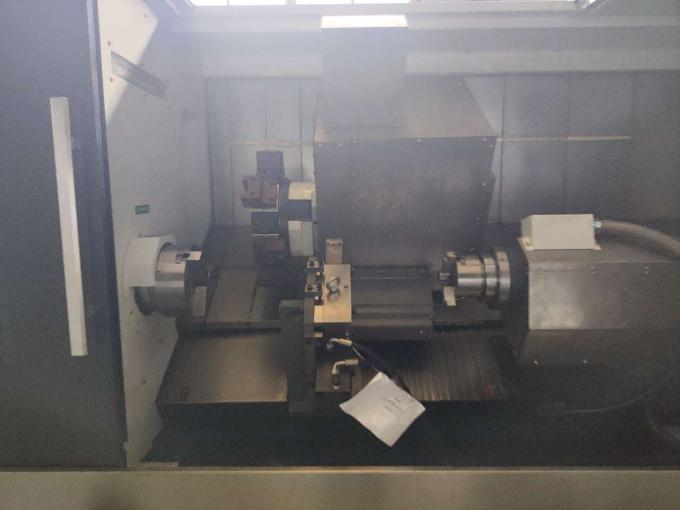

TCK56Y avec sous-entraînement à fuseau à fuseau CNC 1



1- Structure spéciale plus résistante - Capacité de charge plus lourde - Pièces métalliques faciles à tomber

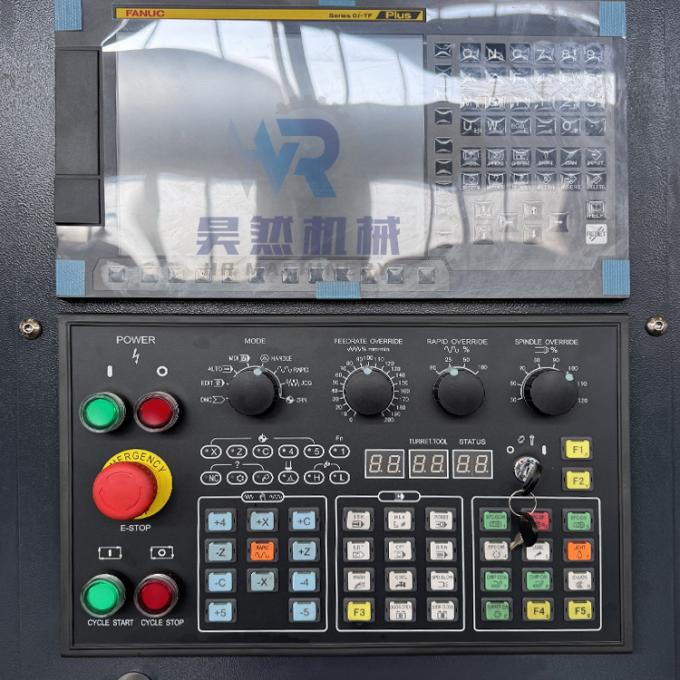

TCK56Y avec sous-entraînement à fuseau à fuseau CNC 2



Système CNC facultatif:Siemens, FANUC, Syntec et autresGSK, etc.

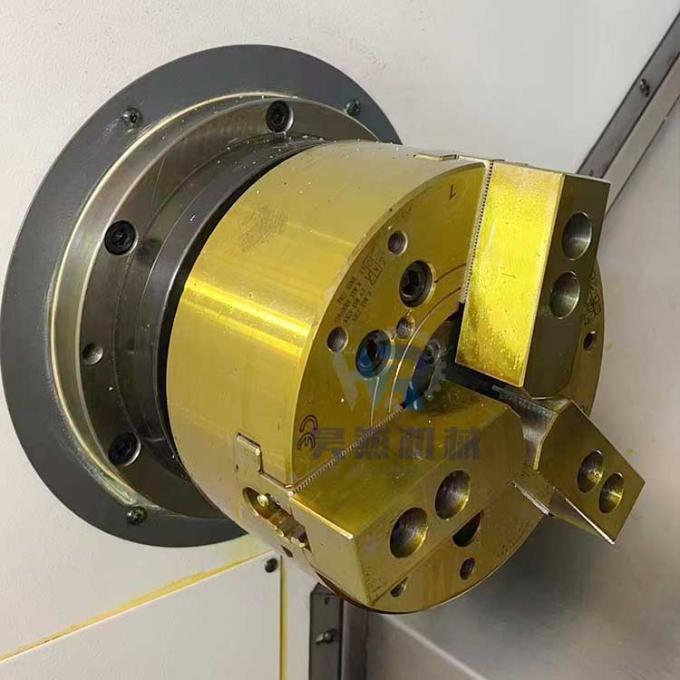

TCK56Y avec sous-entraînement à fuseau à fuseau CNC 3



Fuseau principal
A2-6 fuseau principal Diamètre du fuseau à travers le trou: 66 mm
Diamètre intérieur du trou de traction: 52 mm

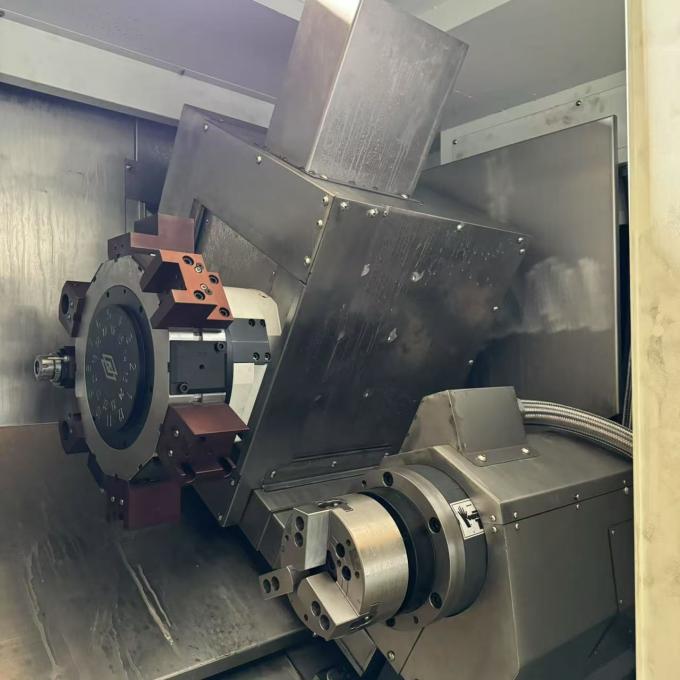

TCK56Y avec sous-entraînement à fuseau à fuseau CNC 4



Fuseau de compteur
A2-5 contre fuseauDiamètre du fuseau à travers le trou: 52 mm
Diamètre intérieur du trou de traction: 40 mm

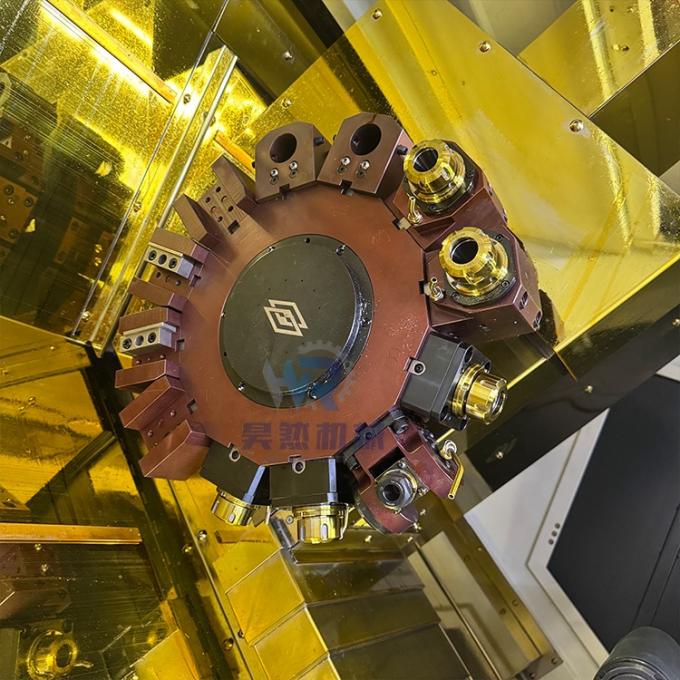

TCK56Y avec sous-entraînement à fuseau à fuseau CNC 5



12 stations- tourelle de puissance,une résistance à la combustion supérieure à 1 kVA,

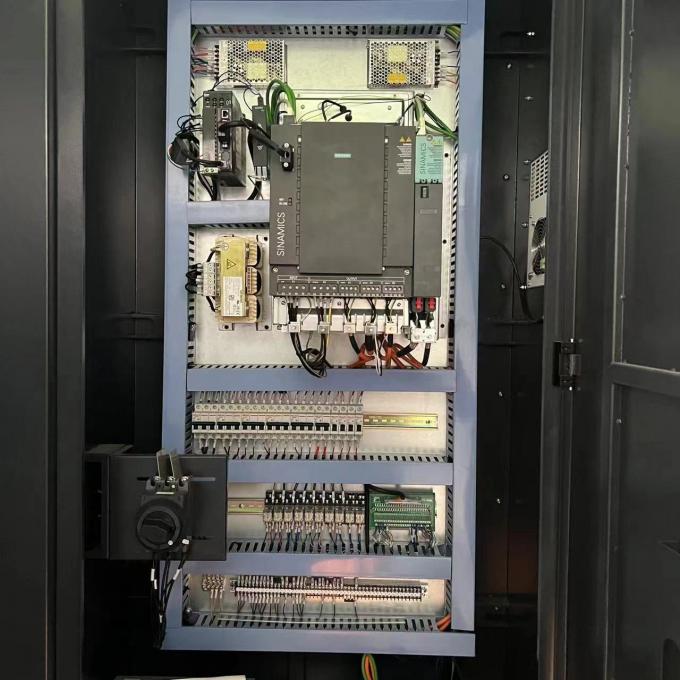

TCK56Y avec sous-entraînement à fuseau à fuseau CNC 6



Composants électriques
Standard avec Schneider

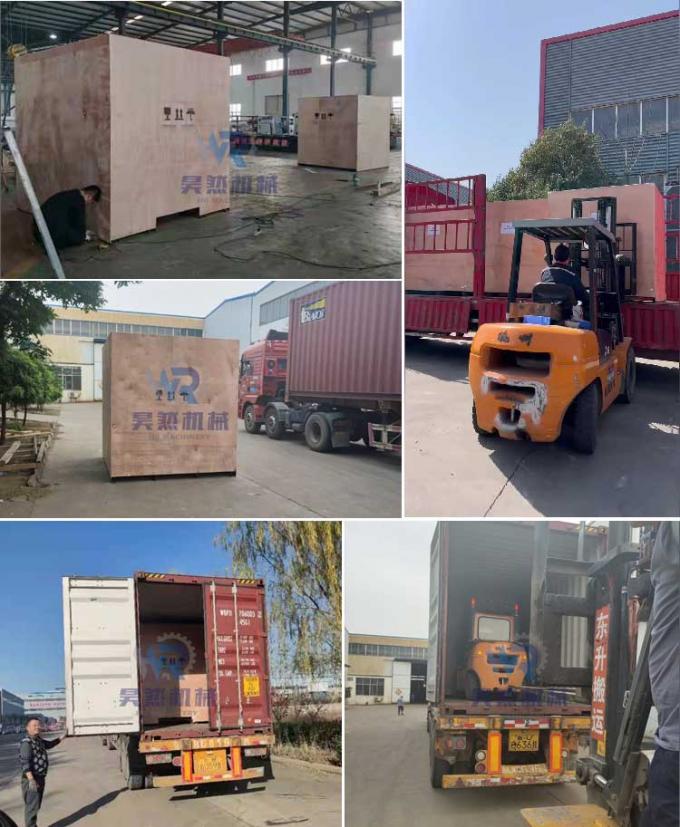

Emballage et expédition
1Port: port de Qingdao ou port de Shanghai
2.Mode de paiement: T/T, L/C, D/P, D/D, etc.
3Paiement: 30% T/T comme dépôt, 70% de solde devant être payé avant expédition.
4Délai de livraison: 30 jours après réception du dépôt de 30% T/T.
5- Un emballage non fumigé, nous utilisons du contreplaqué.
6La plaque de base en acier est 3 à 5 fois plus résistante que la plaque de base en contreplaqué.
7.à l'eau et à l'humidité, film résistant à l'eau enveloppé toute la machine.
8- Casse entièrement enveloppée, prévention des collisions et maintien de la marchandise intacte.
TCK56Y avec sous-entraînement à fuseau à fuseau CNC 7
Certifications
Tous les produits sont disponibles sur demande, avec ou sans marques. Si vous avez besoin d'un service OEM avec votre propre marque ou produit, s'il vous plaît laissez-nous savoir.N'hésitez pas à nous contacter.Notre usine a obtenu la licence d'importation et d'exportation délivrée par le ministère du commerce extérieur et a passé la certification du système de gestion de la qualité ISO9001 et la certification CE.Dans la couche de qualité par couche, nous servirons de tout cœur la majorité des clients.
TCK56Y avec sous-entraînement à fuseau à fuseau CNC 8
Photos du client
Nous accueillons les clients pour visiter l'usine, nous allons vous laisser acheter, nous aurons des clients pour visiter l'usine et les clients acheter en ligne commentaires, à travers l'expérience d'apprentissage des commentaires,une progression continueShandong HR est prêt à la poursuite inlassable et les efforts, main dans la main avec les marchands pour créer un avenir brillant
