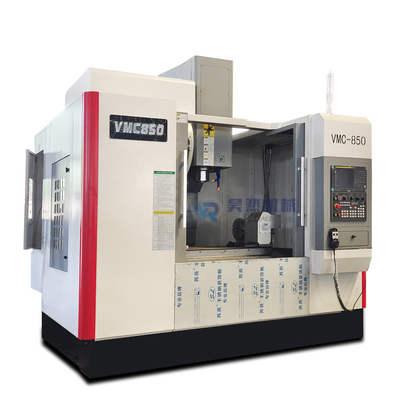

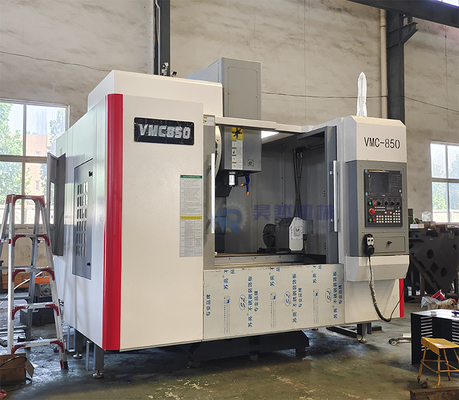

Détails sur le produit:
|
Garantie: | 3 ans | Poids: | 4800kg |
---|---|---|---|
Dimension (L*W*H): | 3200*2800*3200mm | Condition: | Nouveau |
Type: | Verticale | Tension: | 380V 50HZ |
Puissance (w): | 7.5/11 kilowatts | Chandelle d'axe: | BT40 |
Mettre en évidence: | Machine à 3 axes Vmc de haute précision,centre d'usinage CNC à 3 axes verticaux,centre d'usinage à 3 axes VMC850 |
Présentation du produit
L'unité de broche à grande vitesse et à haute rigidité du centre d'usinage est combinée avec le servomoteur de broche;X/Y/Z adopte un servomoteur à couple élevé.X/Y/Z adopte la vis à billes haute précision et haute résistance de la Province de Taiwan, le roulement NSK japonais et le verrouillage importé de haute précision. processus de trempe après meulage de précision ;La surface de glissement est faite d'un matériau résistant à l'usure à haute résistance avec du ruban adhésif en plastique.Le rail de guidage de direction Y pour la conception à quatre voies (y compris le rail de guidage auxiliaire) augmente considérablement la rigidité et la résistance de la machine-outil.
Modèle
|
VMC650
|
VMC840
|
VMC850
|
VMC855
|
Taille du tableau (mm)
|
1000*400
|
1000*400
|
1000*500
|
1000*550
|
Max.charge admissible (Kg)
|
400
|
300
|
500
|
500
|
Course de l'axe X (mm)
|
650
|
800
|
800
|
800
|
Course de l'axe Y (mm)
|
400
|
400
|
500
|
550
|
Course sur l'axe Z (mm)
|
550
|
550
|
500
|
550
|
rainure en T
|
18-3-120
|
18-3-140
|
18-5-108
|
18-5-90
|
centre de la broche à la surface de guidage de l'axe Z (mm)
|
485
|
445
|
552
|
590
|
face d'extrémité de la broche à la table de travail (mm)
|
100-650
|
100-650
|
110-610
|
120-670
|
Trou conique de la broche
|
BT40-120
|
BT40-120
|
BT40-140
|
BT40-150
|
Vitesse de broche (r/min)
|
8000
|
8000
|
8000
|
8000
|
Mouvement rapide X/Y/Z (m/min)
|
48/48/48
|
30/30/18
|
48/48/48
|
48/48/48
|
Poids de l'appareil (Kg)
|
3800
|
3200
|
5300
|
5500
|
Modèle
|
VMC966 I
|
VMC1050
|
VMC1160
|
MVC1165
|
Taille du tableau (mm)
|
1100*550
|
1200*420
|
1200*600
|
1200*600
|
Max.charge admissible (Kg)
|
600
|
500
|
800
|
800
|
Course de l'axe X (mm)
|
900
|
1000
|
1100
|
1100
|
Course de l'axe Y (mm)
|
600
|
500
|
600
|
650
|
Course sur l'axe Z (mm)
|
600
|
550
|
600
|
650
|
rainure en T
|
5-18-100
|
5-18-100
|
5-18*100
|
5-18-100
|
centre de la broche à la surface de guidage de l'axe Z (mm)
|
663
|
575
|
650
|
710
|
face d'extrémité de la broche à la table de travail (mm)
|
100-700
|
100-650
|
120-720
|
120-720
|
Trou conique de la broche
|
BT40-150
|
BT40-150
|
BT40-150
|
BT40-150
|
Vitesse de broche (r/min)
|
8000
|
8000
|
8000
|
8000
|
Mouvement rapide X/Y/Z (m/min)
|
48/48/48
|
18/18/18
|
36/36/24
|
36/36/36
|
Poids de l'appareil (Kg)
|
5600
|
5500
|
6500
|
6800
|
