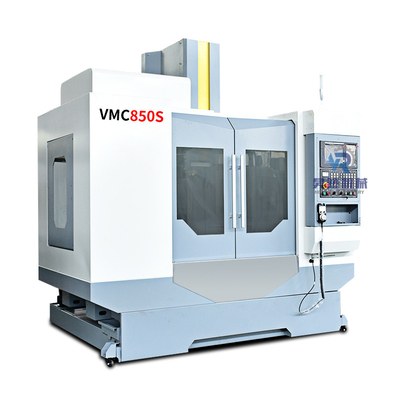

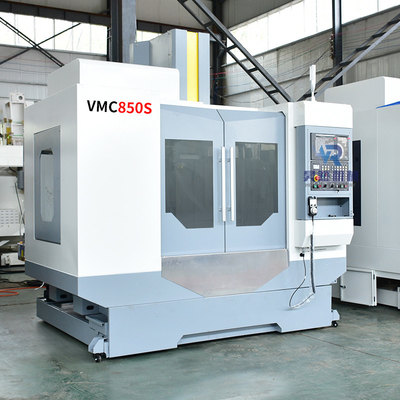

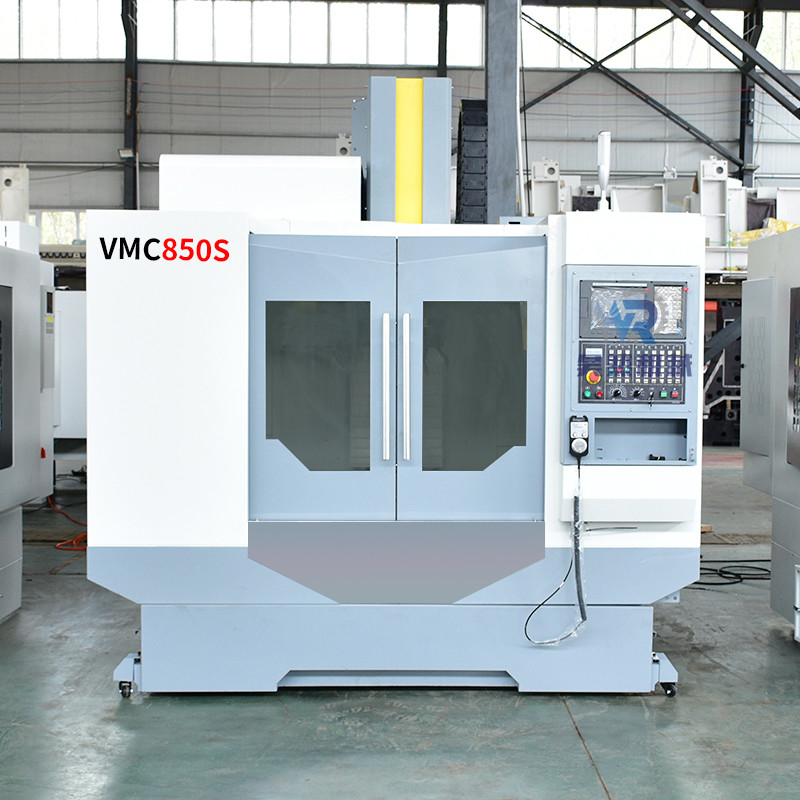

Précision du centre de fraisage cnc 4 axes Vmc850s

Précision du centre de fraisage cnc 4 axes Vmc850s
Précision du centre de fraisage cnc 4 axes Vmc850s Précision du centre de fraisage cnc 4 axes Vmc850s Précision du centre de fraisage cnc 4 axes Vmc850s

Image Grand :  Précision du centre de fraisage cnc 4 axes Vmc850s

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HR
Certification: CE ISO
Numéro de modèle: vmc 850S
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: 26700$-32000$ per one set
Détails d'emballage: paquet en bois
Délai de livraison: Après 15-30 jours
Conditions de paiement: LC, D/A, D/P, T/T, Western Union, MoneyGram, Trade Assurance
Capacité d'approvisionnement: 200 par mois
Contact

Précision du centre de fraisage cnc 4 axes Vmc850s

description de
Nom: Centre d'usinage vertical cnc entièrement automatique 4 axes vmc850 Nombre d'axes: 4
Capacité d'usinage: Usage moyen Plage de vitesse de broche (r.p.m): 8000 - 12000
Nombre de broches: Seul Cône de broche: BT40
Précision de positionnement (mm): ±0,005 Répétabilité (X/Y/Z) (mm): ±0,002
Mettre en évidence:

centre de fraisage cnc 4 axes

,

centre de fraisage cnc vmc850s

,

centre d'usinage vertical de précision 850s vmc



Modèle
VMC650
VMC840
VMC850
VMC855
VMC966 I
Taille du tableau (mm)
1000x400
1000x400
1000x500
1000x550
1100x550
Max.charge admissible (Kg)
400
300
500
500
600
Course de l'axe X (mm)
650
800
800
800
900
Course de l'axe Y (mm)
400
400
500
550
600
Course sur l'axe Z (mm)
550
550
500
550
600
rainure en T
18-3-120
18-3-140
18-5-108
18-5-90
5-18-100
centre de la broche à la surface de guidage de l'axe Z (mm)
485
445
552
590
663
face d'extrémité de la broche à la table de travail (mm)
100-650
100-650
110-610
120-670
100-700
Trou conique de la broche
BT40-120
BT40-120
BT40-140
BT40-150
BT40-150
Vitesse de broche (r/min)
8000
8000
8000
8000
8000
Mouvement rapide X/Y/Z (m/min)
48/48/48
30/30/18
48/48/48
48/48/48
48/48/48
Poids de l'appareil (Kg)
3800
3200
5300
5500
5600
Modèle
VMC1050
VMC1160
MVC1165
VMC1265 I
VMC1370 I
VMC1580
Taille du tableau (mm)
1200x420
1200x600
1200x600
1200x600
1400x700
1700X800
Max.charge admissible (Kg)
500
800
800
800
800
1500
Course de l'axe X (mm)
1000
1100
1100
1200
1300
1500
Course de l'axe Y (mm)
500
600
650
650
700
800
Course sur l'axe Z (mm)
550
600
650
650
750
700
rainure en T
5-18-100
5-18x100
5-18-100
5-18-100
5-18-130
5-22-135
centre de la broche à la surface de guidage de l'axe Z (mm)
)575
650
710
710
713
855
face d'extrémité de la broche à la table de travail (mm)
100-650
120-720
120-720
120-770
120-870
160-860
Trou conique de la broche
BT40-150
BT40-150
BT40-150
BT40-150
BT40-150
BT50-155
Vitesse de broche (r/min)
8000
8000
8000
8000
8000
6000
Mouvement rapide X/Y/Z (m/min)
18/18/18
36/36/24
36/36/36
36/36/36
24/24/24
24/24/18
Poids de l'appareil (Kg)
5500
6500
6800
7000
8000
12000
Précision du centre de fraisage cnc 4 axes Vmc850s 0
Précision du centre de fraisage cnc 4 axes Vmc850s 1
Précision du centre de fraisage cnc 4 axes Vmc850s 2




Description du produit
1. Le fuselage et les composants principaux sont en fonte à haute résistance, stabilité de la microstructure, assurent la stabilité de la machine-outil pour une utilisation à long terme.2. La colonne au bas d'une structure de type pont de type A, combinée à la base de la grande boîte, réduit considérablement les vibrations de la machine lors d'une coupe lourde unité de broche
Application:
Ce VMC convient au traitement mécanique et à la fabrication de moules. Et il peut s'adapter au traitement
exigence de l'usinage grossier à l'usinage de finition. Il peut également terminer de nombreuses procédures de travail comme le fraisage, le perçage, le taraudage, l'alésage, etc.
Avantages du produit

Les avantages deFraiseuse verticale CNC

Les centres d'usinage verticaux CNC peuvent inclure un axe supplémentaire pour effectuer des applications de coupe spécifiques.
Les tables rotatives sont courantes en tant que 4e axe sur les broyeurs.Ils peuvent varier en taille et en capacité de poids et peuvent avoir une configuration horizontale ou verticale.Il s'agit généralement d'un complément à une fraiseuse 3 axes standard.La fraiseuse devra disposer d'une interface 4ème axe appropriée (généralement une carte 4ème axe, un entraînement et une commande CNC) pour accepter une table rotative 4ème axe.
Les tables à tourillon peuvent également être un complément à une fraiseuse CNC verticale.Une table à tourillon ajoute un 4e et un 5e axe à une fraiseuse standard en incorporant un axe A (qui tourne autour de l'axe X) ainsi qu'un axe C (qui tourne autour de l'axe Z).
1. Les pièces principales de la machine-outil 850 dans le centre d'usinage sont optimisées par analyse par éléments finis.La fonte principale est en fonte à haute résistance avec une métallostructure stable.
2. La base du corps de la machine du centre d'usinage 850, le bloc coulissant, l'établi, la colonne, le boîtier de broche et d'autres pièces de fondation principales adoptent une structure en fonte rigide élevée, une structure métallographique stable, répartie dans le renforcement de la structure du réseau interne, pour assurer la rigidité élevée et résistance à la flexion et les performances d'absorption des chocs des pièces de fondation ;Les pièces de base sont en sable de résine et traitées efficacement par sablage, trempe et vibration pour assurer la stabilité de la précision de la machine lors d'une utilisation à long terme et garantir la stabilité des performances de la machine.
3. La machine du centre d'usinage 850 a une structure de chevauchement en forme de A, qui est optimisée pour une réduction de diamètre TRIDIMENSIONNELLE, réduisant les vibrations de la machine-outil lors d'une coupe forte et rendant la machine-outil plus rigide.
4. Centre d'usinage 850 unité de broche haute vitesse et haute rigidité combinée à un servomoteur de broche ;X/Y/Z adopte un servomoteur à couple élevé.X/Y/Z adopte une vis à billes haute résistance haute précision de Taiwan avec roulement japonais NSK et verrouillage importé de haute précision.Le rail de guidage à trois voies X/Y/Z adopte une conception de voie dure, la surface fixe adopte un processus de trempe à ultra-haute fréquence après un meulage de précision ;La surface de glissement est faite d'un matériau résistant à l'usure à haute résistance avec du ruban adhésif en plastique.Le rail de guidage de direction Y pour la conception à quatre voies (y compris le rail de guidage auxiliaire) augmente considérablement la rigidité et la résistance de la machine-outil.
Précision du centre de fraisage cnc 4 axes Vmc850s 3
Précision du centre de fraisage cnc 4 axes Vmc850s 4
Exemple d'application
Le centre d'usinage vertical peut être appliqué à de nombreux domaines tels que le traitement mécanique et la fabrication de moules, peut s'adapter de l'ébauche aux exigences de traitement de finition, a les caractéristiques de haute précision, haute efficacité, est largement utilisé dans l'aérospatiale, l'industrie militaire, les moules, l'automobile, moteurs à combustion interne, machines textiles, traitement de machines chimiques, pétrole, électronique et autres
les industries.
Précision du centre de fraisage cnc 4 axes Vmc850s 5
Détection de machines
Précision du centre de fraisage cnc 4 axes Vmc850s 6
Précision du centre de fraisage cnc 4 axes Vmc850s 7
Emballage et expédition
1. Emballage extérieur : Caisse standard en contreplaqué d'exportation marine.
2. Emballage intérieur : film extensible et film plastique pour l'humidité.Nous pouvons
forfait selon vos demandes.Détails de livraison : Expédié sous 15 à 30 jours ouvrables après paiement.
Précision du centre de fraisage cnc 4 axes Vmc850s 8
